Трубчатые радиаторы

Система отопления с жидким теплоносителем — комплекс оборудования, предназначенный для превращения тепловой энергии сгорания топлива в нагрев внутреннего объема здания. Состоит система из котла, насосов, трубопроводов и теплообменников, непосредственно передающих тепло в комнату. Радиаторы отопления исполняют роль теплообменников, от их КПД зависит общая эффективность отопления.

Даже при самом совершенном виде котла, неправильно выбранные батареи могут негативно повлиять на производительность системы. Это заставляет инженеров-теплотехников искать новые варианты теплообменников, обеспечивающих полное использование тепловой энергии. Одно из таких решений — трубчатые радиаторы. На первый взгляд — это копия технических решений, использованных при создании чугунных батарей, хорошо известных с советских времен. Но есть ряд отличий.

Технические особенности трубчатых радиаторов

Первое, и главное отличие — материал изготовления. Стальные радиаторы отличаются намного меньшим весом, что определяет возможность варьировать размеры. Высота радиатора находится в очень широком диапазоне, от 0,5 до 3 метров. Это обеспечивает возможность выбора теплообменника не только по тепловой производительности, но и по дизайну.

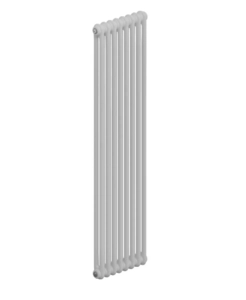

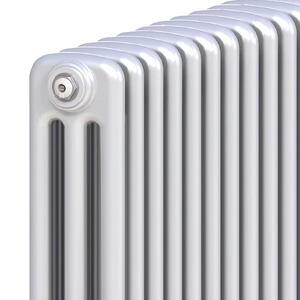

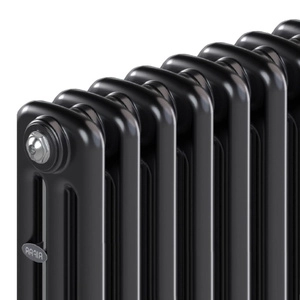

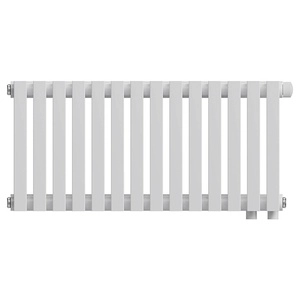

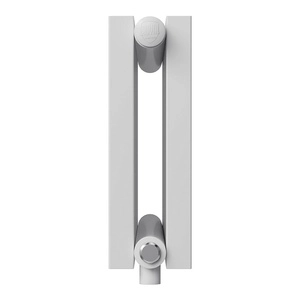

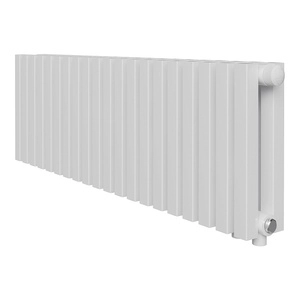

Вертикальный трубчатый радиатор занимает меньше места, чем чугунный, трубки могут быть не только круглого сечения, но и прямоугольного, со значительным превышением ширины над толщиной. На скорость циркуляции теплоносителя и уровень теплоотдачи форма сечения не влияет. А вот дизайн и компактность сильно зависят от формы трубок. Конструктивно радиатор состоит из:

• верхнего и нижнего коллекторов;
• соединительных вертикальных трубок;
• узлов подключения;
• крепежей.

Все детали соединены сваркой. Количество трубок в одном радиаторе может быть разным, но обязательно парным. Две параллельные трубки образуют секцию. При выборе радиатора обычно обращают внимание на количество секций, каждая из которых обладает расчетным уровнем теплоотдачи. В паспорте радиатора обязательно указывается теплоэффективность одной секции. Так легко определить общую теплоотдачу радиатора, посчитав из скольких секций он составлен.

Эксплуатационные особенности. Способы монтажа

Изготавливаются радиаторы из низколегированной стали. Для защиты от коррозии металл покрывается порошковой краской, эмалями или другими защитными составами. Но стойкость стали к коррозии оставляет желать лучшего, особенно с внутренней стороны. Для увеличения срока службы стальных трубчатых радиаторов необходимо:

• использовать подготовленную воду, а лучше — раствор этиленгликоля или аналогичные жидкости;
• не допускать попадания воздуха внутрь системы, если для ремонта нужно слить жидкость, то длиться это может не более 1 – 2 часов;
• исключить возможность гидроударов, максимальное давление для стали — 10 атмосфер;
• не допускать нагрева теплоносителя выше 110 ^оС.

Для систем однотрубной разводки подходит радиатор с нижним подключением, а для двухтрубной — радиатор с боковым подключением, нижнем или комбинированным. В частных домах желательно устанавливать трубчатые модели, если система закрытая и оснащена циркуляционным насосом. В разводке с естественным движением теплоносителя стальные теплообменники проявляют себя не слишком хорошо из-за низкой тепловой инерции.

По сравнению с чугунными батареями, стальные проигрывают в долговечности и стойкости к давлению, но выигрывают в весе, скорости нагрева, тепловой эффективности и дизайне.
