Обвязка твердотопливного котла: схемы с буферной емкостью, дымоход и ошибки

Дата публикации: 20.05.2026

Твердотопливный котел нельзя подключать по принципу «врезали в радиаторы и готово». Он отдает тепло порциями: загрузили дрова или уголь — температура быстро растет, топливо прогорело — система остывает. Поэтому обвязка твердотопливного котла влияет на КПД, расход топлива, тягу, безопасность и срок службы теплообменника.

Ошибки обычно проявляются одинаково: котел закипает, радиаторы греются неравномерно, в дымоходе появляется конденсат, а обратка приходит слишком холодной. Для домов 150–250 м², где котел 15–25 кВт работает ежедневно, буферная емкость, группа безопасности, расширительный бак, насосы и дымоход нужного сечения — часть нормальной системы отопления.

Ниже — 3 рабочие схемы: простая закрытая система без буфера, подключение через теплоаккумулятор и энергонезависимый контур на случай отключения света. Если котел еще не выбран, сначала посмотрите статью «Как выбрать твердотопливный котел».

Минимальная обвязка: без чего котел нельзя пускать

Открытый расширительный бак используют в простых самотечных системах. Закрытый мембранный бак чаще ставят в современных контурах с насосом: он компактнее, стабильнее по давлению и удобнее в обслуживании.

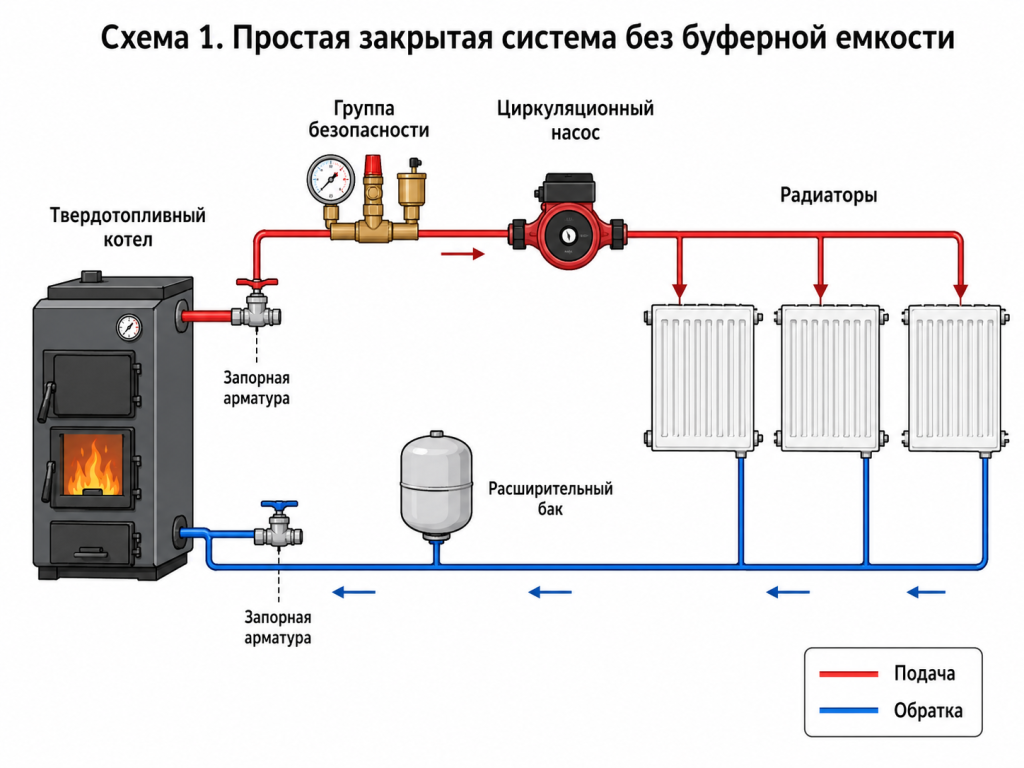

Схема 1: простая закрытая система без буфера

Вариант подходит для дачи, сезонного проживания, небольшого дома до 100–120 м² или дровяного котла 8–16 кВт, который топят нерегулярно. Плюсы — меньше оборудования, ниже цена, понятный монтаж.

Минусы — циклы «перегрев — остывание», сложная регулировка в межсезонье и риск холодной обратки. При прикрытых радиаторах теплу некуда уходить, поэтому котел чаще работает не в номинале и быстрее загрязняет дымоход.

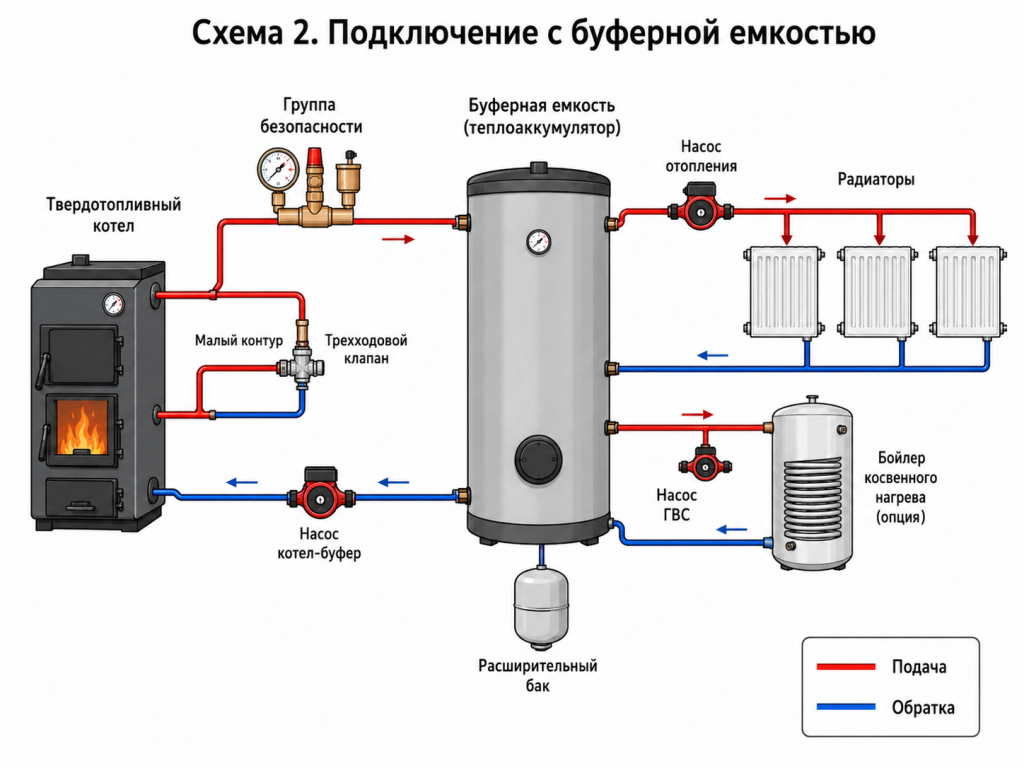

Схема 2: с буферной емкостью — основной вариант

Теплоаккумулятор для твердотопливного котла нужен, когда дом используется постоянно. Котел отдает тепло «пачками», а дом потребляет его плавно. Буфер принимает избыток энергии при активном горении и затем отдает его в отопление. В результате температура стабильнее, перегревы реже, а расход топлива на практике часто снижается на 15–25% при правильно подобранном объеме и настройке.

Как подобрать объем буфера

Базовый ориентир для дров и угля — 10–15 л на 1 кВт мощности котла. Для пеллетного котла с автоматикой можно брать ближе к нижней границе, но расчет лучше уточнять по теплопотерям, загрузке топки и режиму проживания.

Пример: котел 20 кВт — буфер 200–300 л. Если есть теплый пол, бойлер ГВС, большой дом или желание реже топить, объем увеличивают. Слишком маленький бак «для галочки» почти не решает проблему перегрева.

Трехходовой клапан и малый контур

Малый контур сначала прогревает котел, а затем отправляет тепло в буфер и систему. Трехходовой термоклапан не пускает холодную воду из обратки прямо в теплообменник. Это снижает риск конденсата, смолы и коррозии. Котел выходит на рабочую температуру, клапан постепенно открывается, буфер заряжается сверху вниз.

Несколько насосов

Один насос работает на контур котел–буфер, второй — на радиаторы, третий — на теплый пол или бойлер косвенного нагрева. Так каждый контур получает свой расход. Для теплого пола нужен смесительный узел, потому что температура там ниже, чем в радиаторах.

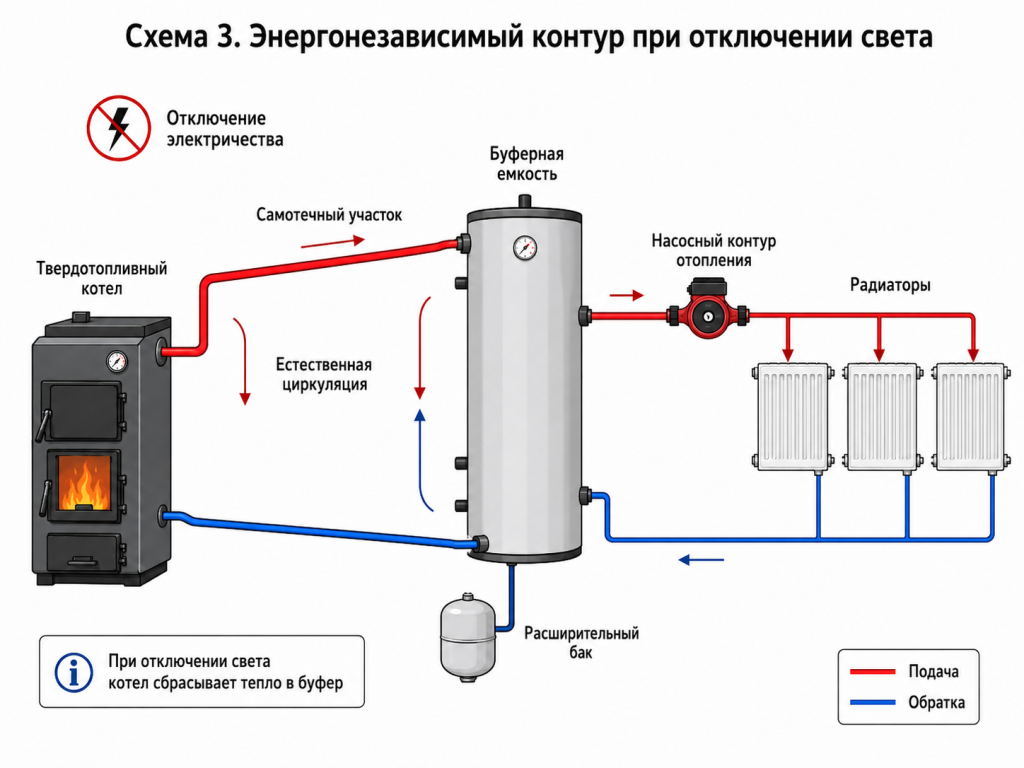

Схема 3: энергонезависимый контур и отключение света

Если бывают перебои электричества, участок котел–буфер лучше проектировать с естественной циркуляцией: короткая трасса, уклоны, увеличенные диаметры, без «мертвых» петель. Тогда при остановке насосов котел сможет сбросить часть тепла в буфер, а не уйдет в перегрев.

Пеллетная автоматика, шнек и вентилятор без электричества не работают, поэтому для пеллетного котла нужен ИБП. Для классического дровяного котла аварийную самотечную схему сделать проще, но закладывать ее нужно до монтажа.

ГВС: двухконтурный котел или бойлер косвенного нагрева

Для дома 150–180 м² чаще практичнее одноконтурный котел с бойлером через буфер. Такая схема дороже на старте, зато не заставляет перегревать отопление ради горячей воды.

Дымоход для твердотопливного котла

Дымоход для твердотопливного котла работает жестче, чем дымоход для камина: выше температура, больше сажи, сильнее влияние сырого топлива и холодной обратки. Диаметр не должен быть меньше патрубка котла, а высоту и сечение подбирают по паспорту оборудования и расчету тяги.

Чаще используют утепленные модульные дымоходы из нержавеющей стали или стальные трубы с правильной изоляцией. Черная сталь требует защиты от конденсата. Коаксиальный дымоход — решение в основном для котлов с закрытой камерой сгорания; для классического твердотопливного котла его обычно не применяют.

Обязательны ревизия, сборник конденсата, безопасные проходки и минимум горизонтальных участков. Чистка — 1–2 раза за сезон, при сыром топливе и слабой тяге — чаще.

Обвязка под тип котла

7 ошибок при обвязке

1. Буфер меньше 8–10 л/кВт на мощном котле.
2. Холодная обратка ниже 55 °C без клапана и малого контура.
3. Один насос на все — радиаторы, буфер и теплый пол конкурируют.
4. Расширительный бак выбран малым или стоит в неправильной точке.
5. Нет группы безопасности или она установлена через запорный кран.
6. Дымоход меньше патрубка котла или без утепления в холодной котельной.
7. Двухконтурный котел выбран для большого дома вместо бойлера.

Стоимость и кто делает монтаж

Для котла 15–25 кВт комплект обвязки обычно включает группу безопасности, расширительный бак, 1–3 насоса, трехходовой клапан, запорную арматуру, трубы, фитинги и буферную емкость. Если в доме есть теплый пол, бойлер косвенного нагрева или несколько отопительных контуров, схема подбирается индивидуально — с учетом мощности котла, площади дома, планировки котельной, типа дымохода и режима проживания.

Чтобы получить точный расчет оборудования и монтажа, оставьте заявку на сайте или позвоните +375 44 511-06-41. Специалист уточнит параметры объекта, предложит подходящую схему обвязки и подготовит смету под вашу систему отопления. Также доступны проектирование и прайс на монтаж.
