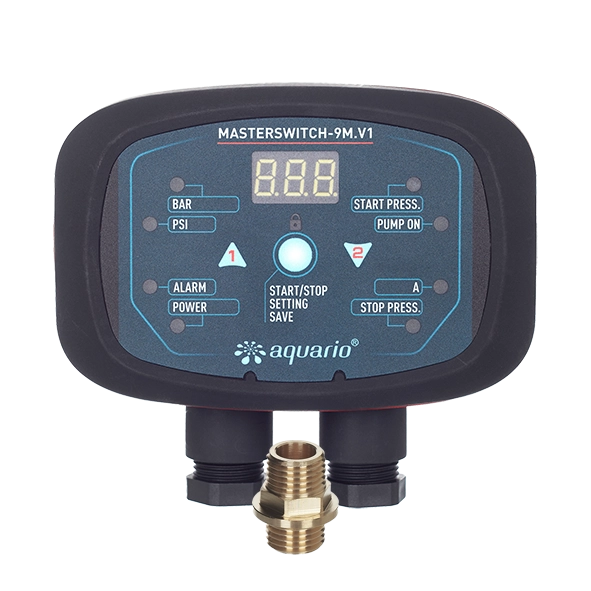

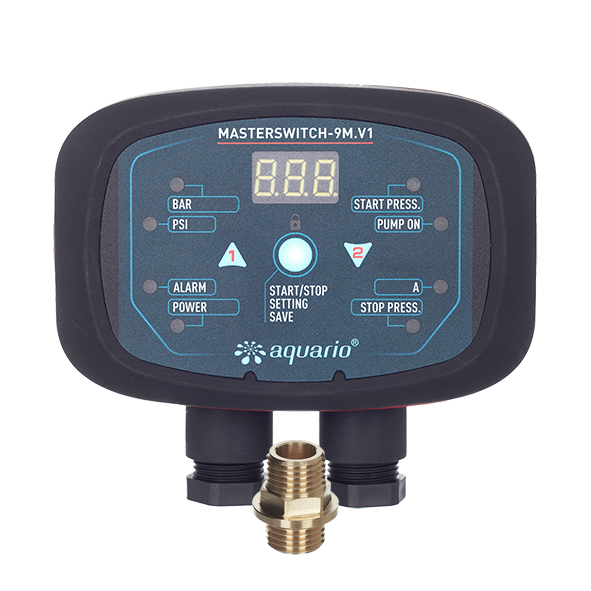

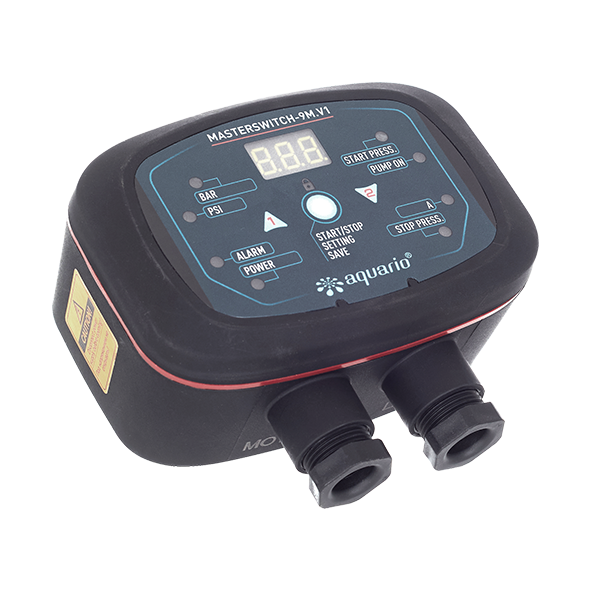

Основная функция реле Masterswitch-9M.V1- автоматическое включение-отключение водяного электронасоса в зависимости отзначения давления воды в месте установки реле. Когда давление воды достигает настроенного уровня Рстоп реле разрывает цепь, останавливая насос; когда давление снижается до уровня Рстарт, реле замыкает цепь. Уровни давления Рстоп и Рстарт настраиваются пользователем в соответствии стребованиями системы водоснабжения.
Реле предназначено для управления работой насосов, подключаемых к однофазной электросети 1х230, 50Гц. Также можно управлять работой трехфазных насосов через трехполюсный контактор. Реле также может осуществлять следующие дополнительные функции:
- защита насоса от работы без воды (контроль по минимальному давлению в системе и по пониженному потреблению тока); защита насоса от перегрузки потоку (например, при блокировке насоса загрязнениями);
- защита насоса от частых пусков (например при разрыве мембраны гидроаккумулятора);
- ограничение времени работы насоса без остановки (например, при протечке или разрыве трубопровода);
- настройка отложенного пуска и отложенной остановки (для корректной настройки момента включения и отключения насоса);
- отображение давления и потребляемого тока на цифровом табло (режим манометра /амперметра);
- индикация аварийных состояний.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Диапазон регулировки давления - 0,5-9 атм

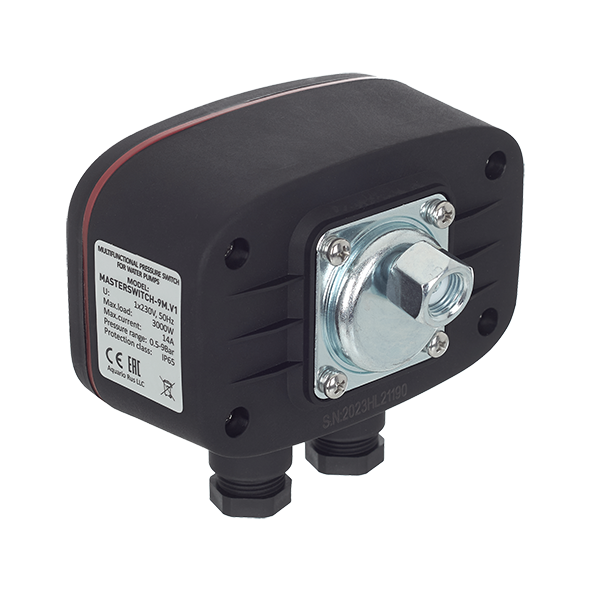

- Резьбовое соединение - внутренняя резьба 1/4’’ (вращающаяся гайка)
- Исполнение не взрывозащищенное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Напряжение - до 250В
- Номинальный ток при прямом подключении - до 14А
- Температура воды - до +50°С
- Класс защиты прибора - IP55
