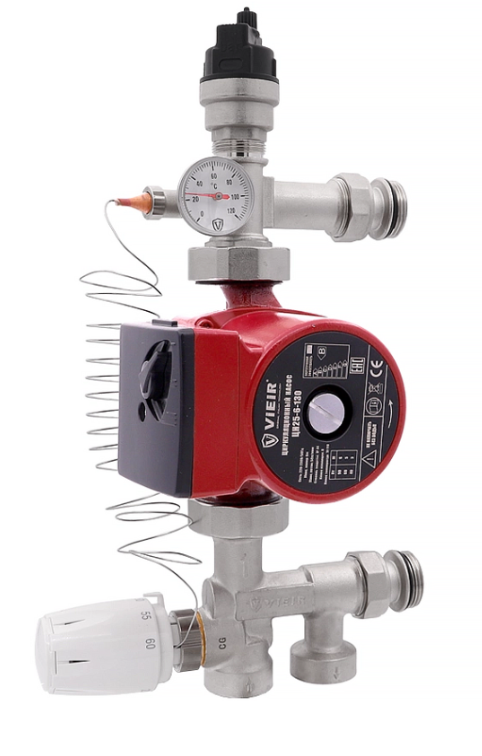

Насосно-смесительный узел ViEiR VR232 предназначен для регулирования и автоматического поддержания заданной температуры теплоносителя в системах водяного теплого пола, теплых стен,
обогрева теплиц и открытых площадок. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.
Узел поставляется без циркуляционного насоса, монтажная длина применяемого насоса может быть как 130 мм, например: 3-х скоростной ЦН25-6-130, так и 180 мм, например: VR25/4-180E (с частотным регулированием).
Насосно-смесительный узел может быть установлен как слева, так и справа от обслуживаемого коллекторного блока.
Максимальное рабочее давление 10 бар
Минимальное рабочее давление 0,8 бар
Максимальная температура теплоносителя в первичном контуре 90°С
Температурный диапазон настройки во вторичном контуре 20-60°С
Точность поддержания температуры смешанной жидкости ±3°С
Максимальная пропускная способность (Kvs) термостатического клапана 3.3 м3/ч
Тепловая мощность узла с циркуляционным насосом 25/6:
Qmax, при ∆Т=7°C и при ∆p=0,25 бар 10 кВт
Qmax, при ∆Т=10°C и при ∆p=0,25 бар 15 кВт
Полусгон с для присоединения к коллектору, линии подачи, обратной линии дюйм 1″ G
Гайка накидная, для присоединения насоса дюйм 11/2″ G
Резьба под привод или термоголовку термостатического клапана М30х1.5
